Neutrik NC4FRX

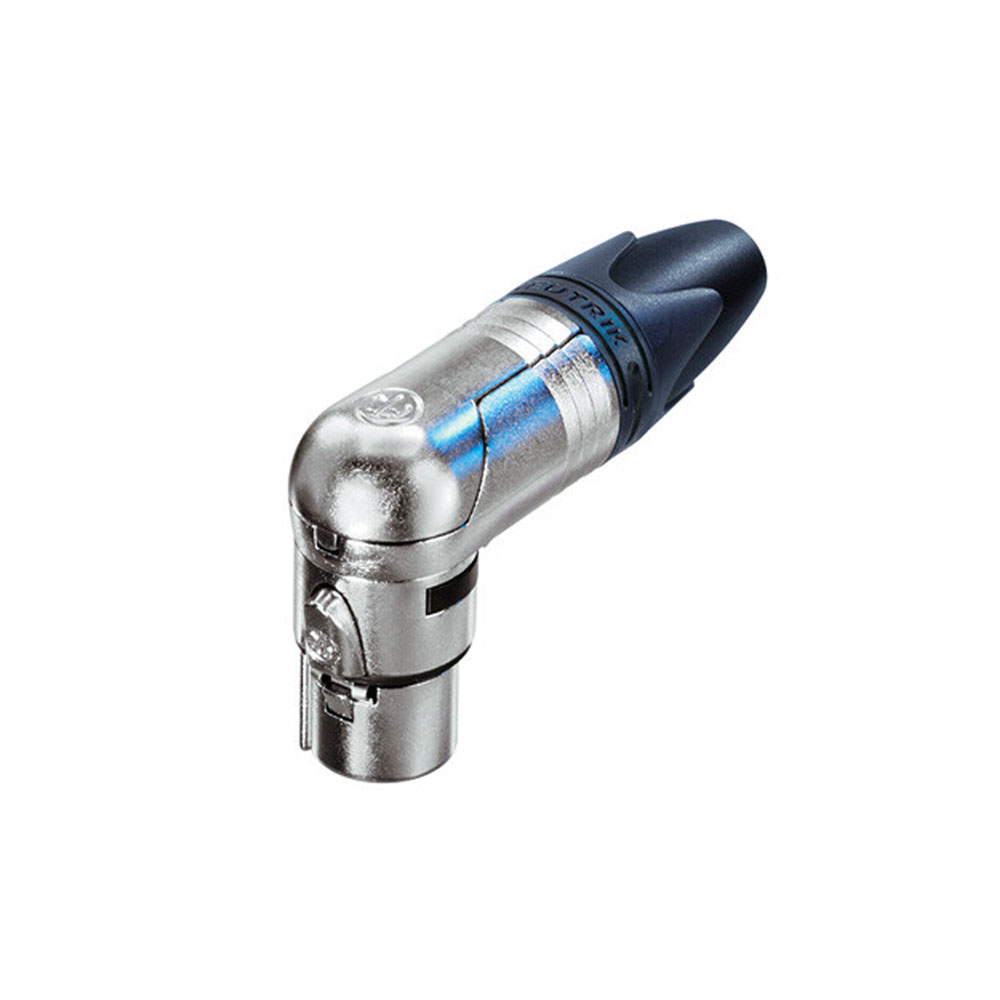

Neutrik NC4FRX - 4 pólusú, derékszögű kábelcsatlakozó, nikkel ház, ezüst érintkezőkkel

Az RX sorozat az XX kábelcsatlakozó sorozat derékszögű változata. Az RC sorozat utódja számos új funkciót kínál, amelyek megbízhatóbbá, könnyebben összeszerelhetővé teszik, és javítják az érintkezési integritást, valamint a kábel feszültségmentesítését.

Jellemzők és előnyök

• Extra vékony, derékszögű csatlakozó
• 5 választható kábelkimeneti pozíció
• Egyedi ketreces kialakítású női érintkező az alacsony érintkezési ellenállás és a magas integritás érdekében
• A nőstény érintkező forrasztási gátat tartalmaz, amely megakadályozza, hogy a forraszanyag az érintkező párzási területére folyjon be
• Nagyobb és könnyebben kezelhető, továbbfejlesztett tömör fém retesszel ellátott nőstény csatlakozó
• Kiegészítő földrugós érintkezők a jobb héjföldelés folytonossága érdekében
• A továbbfejlesztett tokmánytípusú feszültségmentesítés nagyobb kihúzóerőt biztosít, és könnyebbé és gyorsabbá teszi az összeszerelést
• A poliuretán tömítésű tok nagyfokú védelmet nyújt a kábel hajlítási igénybevételével szemben
• Kódoláshoz vagy azonosításhoz színes gyűrűk és bakancsok állnak rendelkezésre
• Elegáns és ergonomikus kialakítás - értékes és kézreálló

Műszaki információk

Termék
Cím - NC4FRX
Csatlakozás típusa - XLR
Nem - női
Elektromos
Kapacitás az érintkezők között - ≤ 7 pF
Érintkezési ellenállás - ≤ 3 mΩ
Dielektromos szilárdság - 1,5 kVdc
Szigetelési ellenállás - > 2 GΩ (kezdeti)
Névleges áram érintkezőnként - 10 A
Névleges feszültség - < 50 V
Mechanikus
Kábel külső átmérője - 3,5 - 8,0 mm
Beillesztési erő - ≤ 20 N
Visszahúzóerő - ≤ 20 N
Élettartam - > 1000 illesztési ciklus
Vezetékméret - max. 1.5 mm²
Vezetékméret - max. 16 AWG
Vezetékek - forrasztott érintkezők
Zárszerkezet - reteszzár
Anyag
Bakancs - poliuretán
Érintkező bevonat - 2 µm Ag
Érintkezők - sárgaréz (CuZn39Pb3)
Betét - Poliamid (PA66)
Záróelem - Cink nyomóöntvény (ZnAl4Cu1) / Ck 67 (rugó)
Héj - Cink nyomásos öntvény (ZnAl4Cu1)
Héj bevonat - nikkel
Húzáscsökkentés - Poliacetál (POM)
Környezetvédelem
Gyúlékonyság - UL 94 V-0
Szabványnak való megfelelés - IEC 61076-2-103
Védelmi osztály - IP 40
Forraszthatóság - Megfelel az IEC 68-2-20 szabványnak
Hőmérséklet-tartomány - -30 °C és +80 °C között
